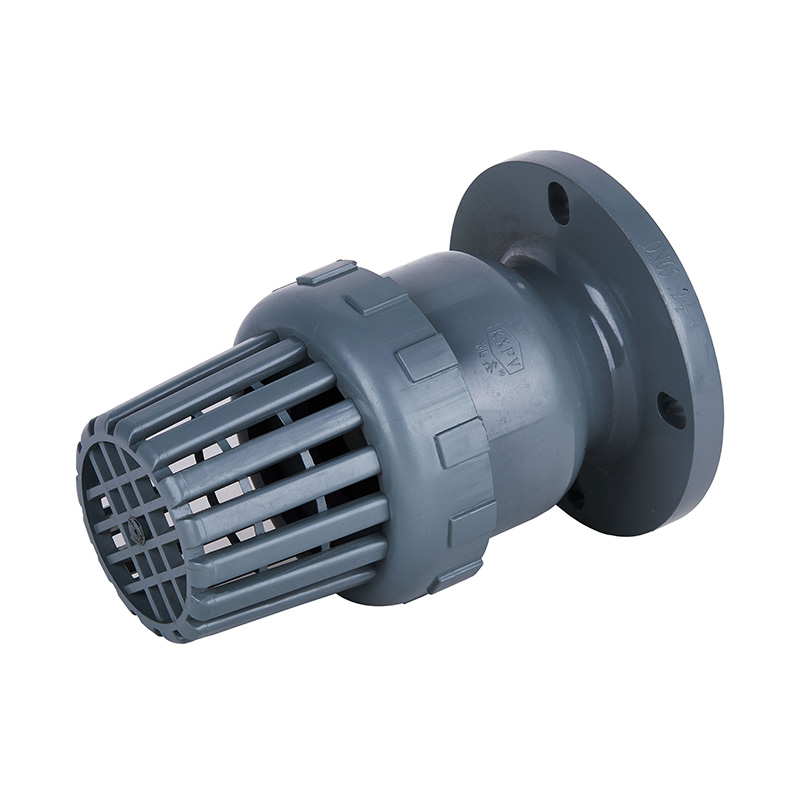

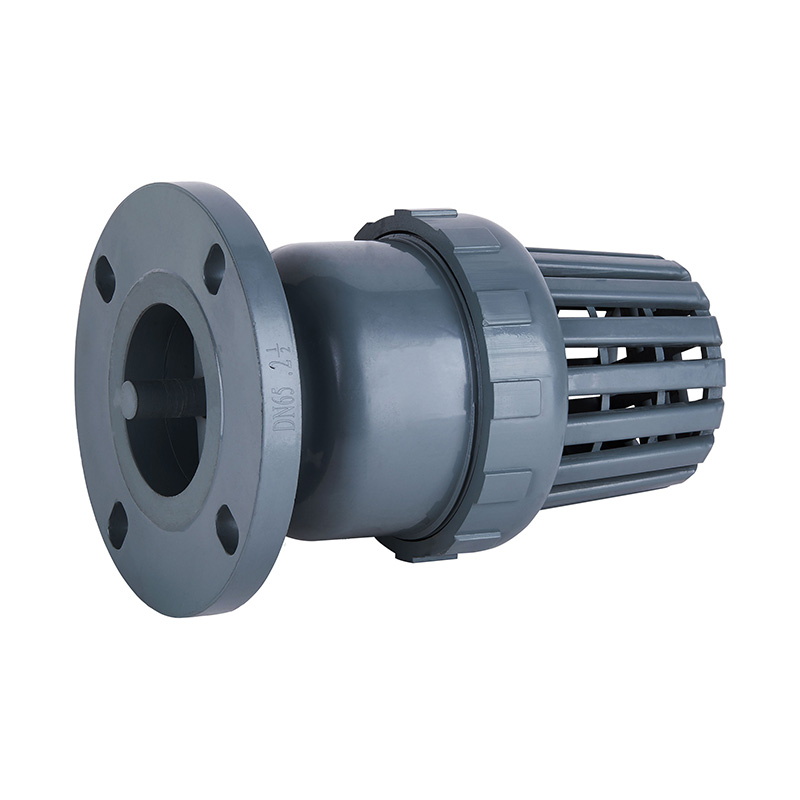

Grå FRPP fodbetjent bundventil brugerdefineret 4 tommer DN15-DN300 lavpris industriel plastik fodventil til vandindustrien
Type: Fodventiler
Oprindelsessted: Kina
Mærkenavn: KXPV
Modelnummer: H11F-10V
Anvendelse: Generelt
Mediets temperatur: Medium temperatur, normal temperatur
Strøm: Manuel
Medie: Syre
Portstørrelse: DN15-DN300
Struktur: Stik
Produktnavn: Bundventil
Leveringstid: 7 dage
MOQ: 1 stk
Farve: Grå
Størrelse: DN15-3003
| Del Materialeee Tabel |
| Ingen. | Navn | Material |
| 1 | Netværksmaske | FRPP,PVDF,CPVC,UPVC,PPH |
| 2 | Fest | FRPP,PVDF,CPVC,UPVC,PPH |
| 3 | Gummipuder | EPDM, FPM |
| 4 | Møtrik | FRPP,PVDF,CPVC,UPVC,PPH |
| 5 | Gummi | EPDM, FPM |
| 6 | Stempler | FRPP,PVDF,CPVC,UPVC,PPH |
| 7 | Legeme | FRPP,PVDF,CPVC,UPVC,PPH |
Detaljetegning for bundventilsamling
| Vigtigste strukturelle egenskaber |
1. Størrelsen fra DN50 til DN150 er standardprodukter.
2.Fra DN200 til DN300 kan opfylde kundernes krav til at producere.
3.Fuldstændig forseglet.
4. Mindre tryktab.
5. God hydraulisk ydeevne.
6.Simpel installation og brug
| Del Materiale Tabel |
| Ingen. | Navn | Material |
| 1 | Legeme | FRPP,PVDF,CPVC,UPVC,PPH |
| 2 | Stempler | FRPP,PVDF,CPVC,UPVC,PPH |
| 3 | Forsegl gummi | EPDM, FPM |
| 4 | Møtrik | FRPP,PVDF,CPVC,UPVC,PPH |
| 5 | Forsegling | EPDM, FPM |
| 6 | Skillevæg | FRPP,PVDF,CPVC,UPVC,PPH |
| 7 | Netværksmaske | FRPP,PVDF,CPVC,UPVC,PPH |
| Dimensionsliste |
| DN (mm) | D1 | D2 | L | h | n-Φ | ||||
| GB | JIS | ANSI | GB | JIS | ANSI | ||||
| 15(1/2") | 105 | 65 | 70 | 2.38 | 140 | 15 | 4-Φ17X20 | 4-Φ19 | 4-Φ16 |
| 20 (3/4") | 105 | 75 | 75 | 2.76 | 168 | 16 | 4-Φ17X20 | 4-Φ19 | 4-Φ16 |
| 25 (1") | 115 | 85 | 90 | 3.13 | 189 | 16 | 4-Φ17X20 | 4-Φ19 | 4-Φ16 |
| 32 (1/2") | 135 | 100 | 100 | 3.45 | 210 | 18 | 4-Φ17X20 | 4-Φ19 | 4-Φ19 |
| 40 (13/4") | 145 | 110 | 105 | 3.88 | 238 | 18 | 4-Φ17X20 | 4-Φ19 | 4-Φ19 |
| 50 (2") | 160 | 125 | 120 | 4.74 | 215 | 17 | 4-Φ17X20 | 4-Φ19 | 4-Φ19 |
| 65 (21/2") | 170 | 145 | 140 | 5.49 | 235 | 14 | 4-Φ17X20 | 4-Φ19 | 4-Φ19 |
| 80 (3") | 192 | 160 | 150 | 6 | 265 | 21 | 8-Φ18X20 | 8-Φ19 | 4-Φ19 |
| 100 (4") | 220 | 180 | 175 | 7.5 | 315 | 23 | 8-Φ18X20 | 8-Φ19 | 8-Φ19 |
| 125 (5") | 250 | 210 | 210 | 8.5 | 335 | 31 | 8-Φ19 | 8-Φ23 | 8-Φ22 |
| 150 (6") | 282 | 240 | 240 | 9.51 | 335 | 31 | 8-Φ21 | 8-Φ23 | 8-Φ22 |
| 200 (8") | 335 | 295 | 290 | 11.75 | 380 | 32 | 8-Φ23 | 12-Φ23 | 8-Φ22 |
| 250 (10") | 395 | 350 | 355 | 14.25 | 550 | 37 | 12-Φ253 | 12-Φ25 | 12-Φ25 |
| 300 (12") | 445 | 400 | 400 | 17 | 550 | 40 | 12-Φ25 | 16-Φ25 | 12-Φ25 |
| Beliggenhed: | Kina |
| Virksomhedstype: | Producent, eksportør |
| Mærker: | |
| Certifikat: | |
| Model: | |
| Betalings- og leveringsbetingelser: | |
| Minimum ordremængde: | |
| Pris: | Konsultation |
| Pakningsdetaljer: | |
| Leveringstid: | |
| Betalingsmetode: |
En professionel producent med kvalitetsprodukter, rimelig pris og god service.
