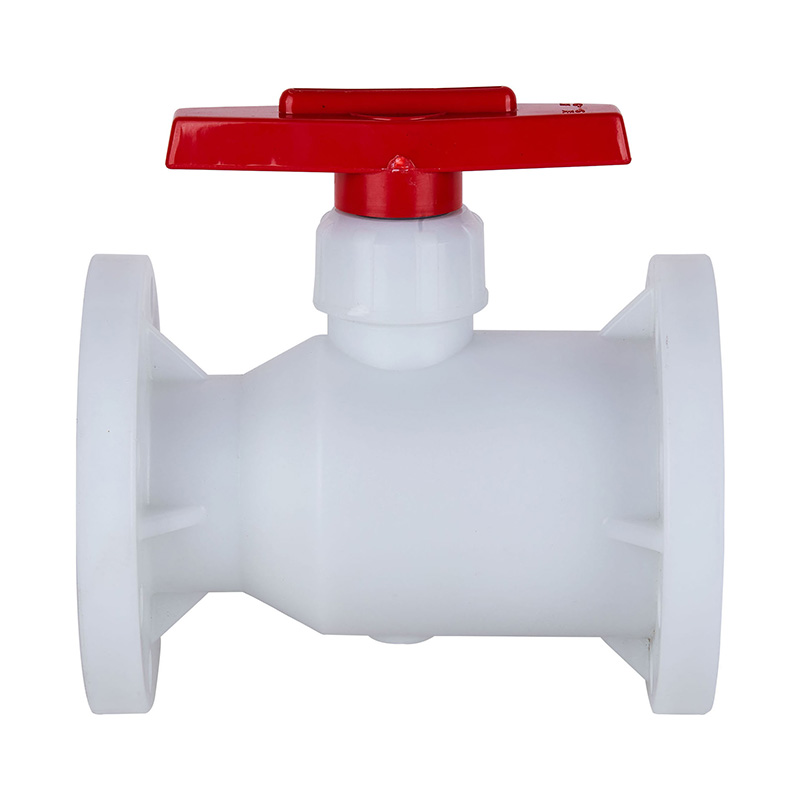

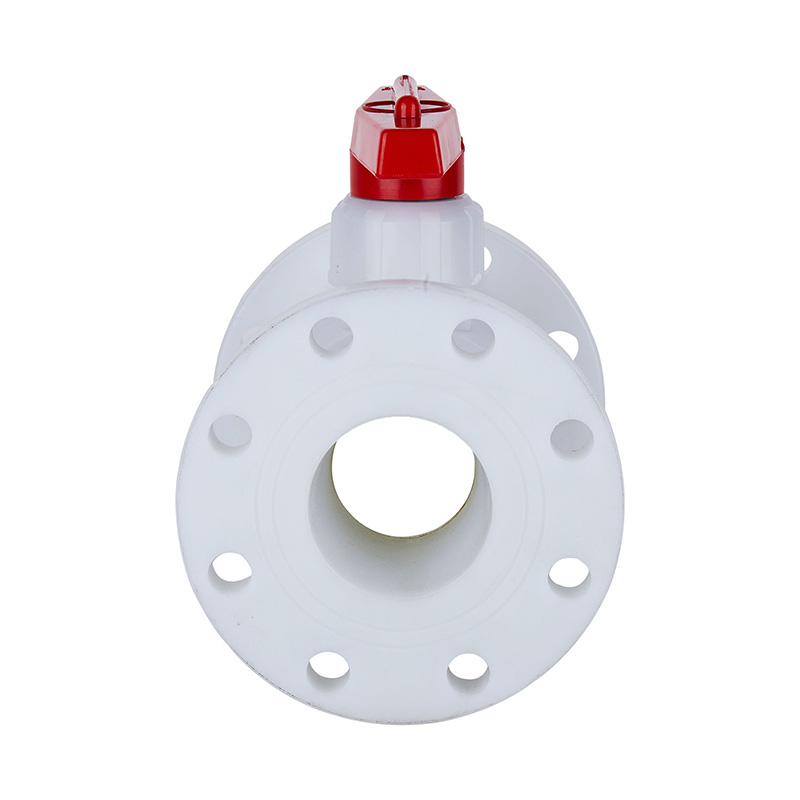

FRPP Q41F-10S Flangekugleventil DN15-300 GB Standard

FRPP/Rpp Kropsform DN15-DN100 Kugleventil Ligegennemgående type Højtemperatur plastflange fast kugleventil til industriel vandbrug
Model NR.: Q41F-10S
Materiale: Plast
Tilslutningsform: Flange
Køretilstand: Manuel
Nominelt tryk: 10 kg
Kanal: Straight Through Type
Struktur: Fast kugleventil
Funktion: Bypass-ventil
Temperatur: Høj temperatur
Anvendelse: Industriel brug, vandindustriel brug
Specifikation: DN15-DN100
Oprindelse: Ningbo, Zhejiang
HS-kode: 8481804090

Trykklasse: 1,0Mpa(10bar)

Produktets strukturelle egenskaber

1.Engineering plast serie kugleventil vedtager FRPP, PVDF, PVC-C, PVC-U, PPH osv. korrosionsbestandighed termoplastisk plast, der dannes i en enkelt sprøjtestøbning og har en stærk evne til at modstå korrosion.
2.Plidelig tætning, lille åbnings- og lukkemoment Åbnings- og lukningsmoment.
3. Lille væskemodstand, Åbn/luk hurtigt.
4.Simpel struktur, smukt udseende.

App temperatur bundet liste

Materialeee Middel temperatur℃ Materialeee Middel temperatur℃
PVC-C -20℃~95℃ PVC-U -5℃~45℃
FRPP -20℃~120℃ PPH -20℃~110℃
PVDF 40℃~150℃

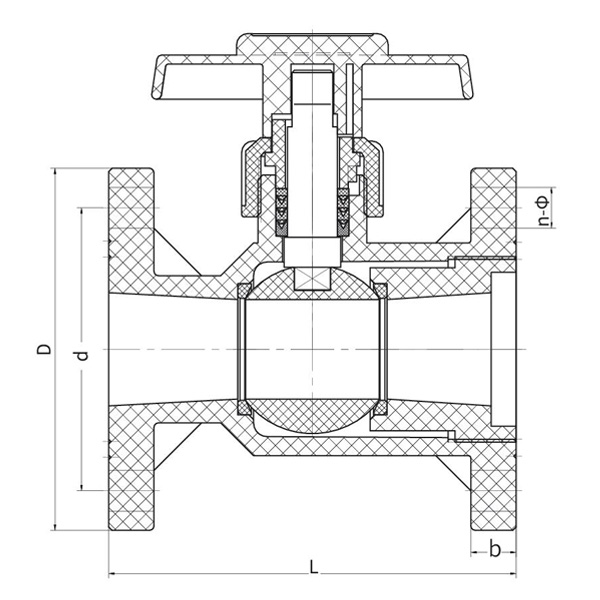

Boddily Form Kugleventil Montering Detaljetegning

Del Materiale Tabel

Nej. Navn Material
1 Håndtag Legeringsmateriale
2 Holdemøtrik FRPP, PVDF, PVC-U, PVC-C, PPH
3 Lokaliseringsring FRPP, PVDF, PVC-U, PVC-C, PPH
4 Stængel FRPP, PVDF, PVC-U, PVC-C, PPH
5 Stængel seal PTFE
6 Forseglet kugle PTFE
7 Tætningssæde FRPP, PVDF, PVC-U, PVC-C, PPH
8 Bold FRPP, PVDF, PVC-U, PVC-C, PPH
9 Krop FRPP, PVDF, PVC-U, PVC-C, PPH
Dimensionsliste

DN(mm) D d L b n-φ
GB JIS ANSI GB JIS ANSI GB JIS ANSI
15(1/2") 95 95 65 70 120 15 4-15 4-φ15
20(3/4") 105 100 100 75 75 69.9 120 16 4-φ15 4-φ15 4-16
25(1") 120 125 110 85 90 79.4 130 16 4-φ15 4-φ19 4-φ16
32(11/4") 135 135 115 100 100 88.9 145 18 4-Φ18 4-Φ19 4-16
40(11/2") 145 140 125 110 105 98.4 168 20 4-s18 4φ19 4-φ16
50(2") 160 155 150 125 120 120.7 180 20 4-φ19 4-φ19 4-18
65(21/2") 180 175 180 145 140 139.7 225 22 4-19 4-Φ19 4-φ18
80(3") 195 185 190 160 150 152.4 255 25 8-φ18,5 8-19 4-φ18
100(4") 229 210 229 180 175 190.5 280 25 8-Φ18,5X20 8-Φ19 8-Φ18,5X20
125(5") 254 250 254 210 210 215.9 350 30 8-Φ18,5X20 8-Φ23 8-φ22
150(6") 280 280 280 240 240 241.3 400 30 8-Φ24X27 8-Φ24X27 8-Φ24X27
200(8") 335 330 335 295 290 298.5 400 35 8-Φ23 12-Φ23 8-Φ22
250(10") 400 400 400 350 355 362 450 38 12-φ23X26 12-φ25 12-φ26
300(12") 440 440 400 400 450 38 12-Φ23 16-Φ25
