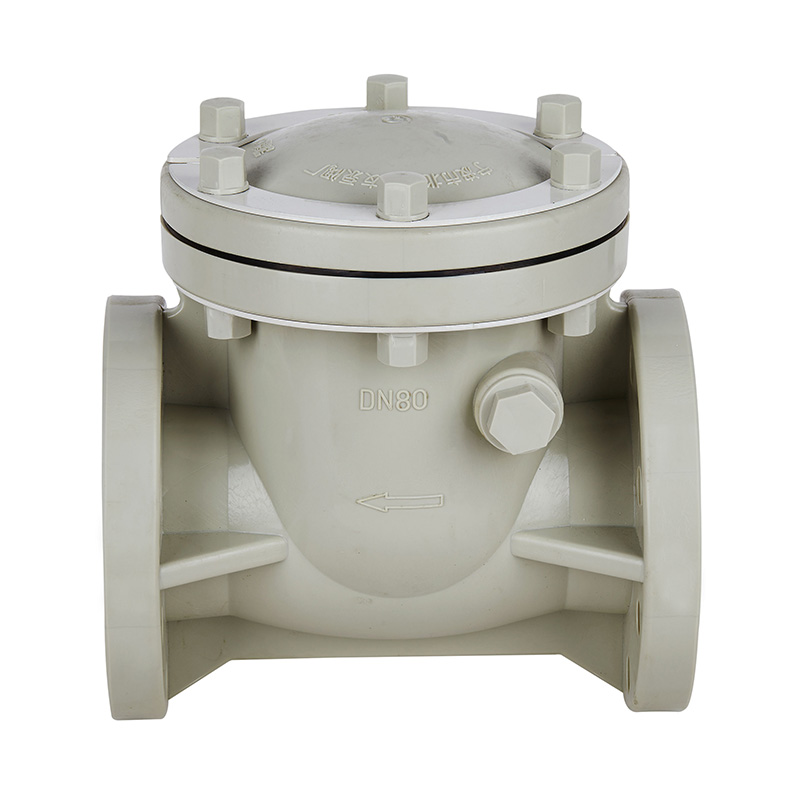

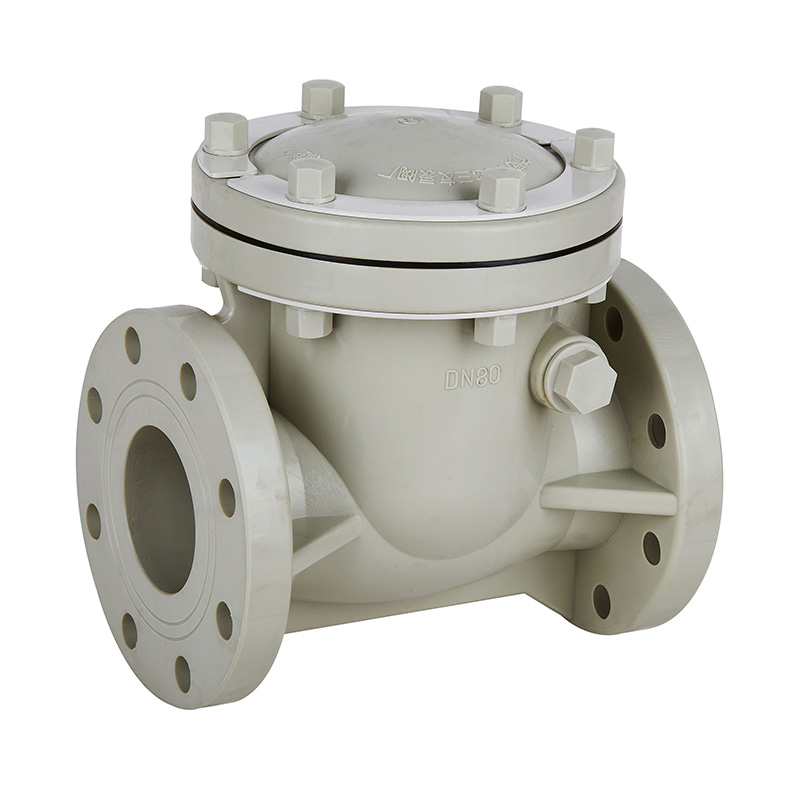

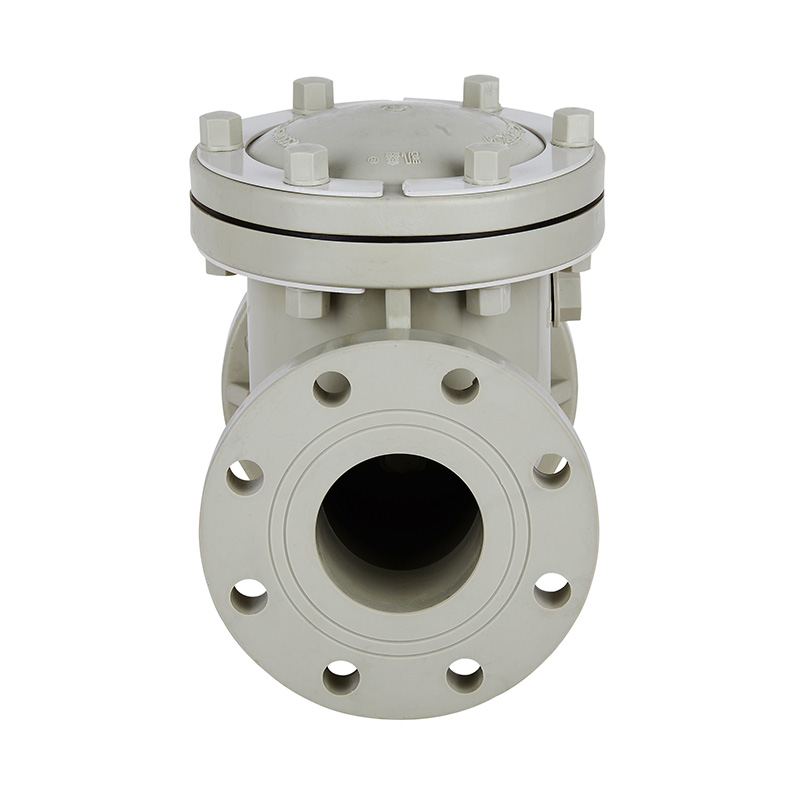

Jordgul PPH Swing Type Wafer kontraventil Brugerdefineret 10 tommer DN15-DN300 Plast industriklap Lydløs manuel kontraventil til spildevand
Oprindelsessted: Kina
Mærkenavn: KXPV
Modelnummer: H44F-10S
Anvendelse: Generelt
Materiale: Plast
Mediets temperatur: Medium temperatur, normal temperatur
Tryk: Mellemtryk
Strøm: Manuel
Medie: Syre
Portstørrelse: DN15-DN300
Struktur: Tjek
Produktnavn: Wafer Kontraventil
Farve: Jordgul
Emballage: Kartonæske
Leveringstid: 7 dage
MOQ: 1 styk
| Vigtigste strukturelle egenskaber |
1.For at forhindre fænomenet med væskemodstrøm for at beskytte pumpeudstyret.
2.Fordi det er en udkraget kontraventil, er der mindre modstand mod flow.
3. Ved at bruge alle plastmaterialer spiller den en stærk korrosionsbestandighed for at forhindre syre og alkalivæske.
4. Fjern ikke kun ventilhuset fra rørene, men åbn også hætten for intern inspektion og vedligeholdelse.
| Del Materialee Tabel |
| Ingen. | Navn | Material |
| 1 | Hættemøtrik | FRPP |
| 2 | Motorhjelm | FRPP,PVDF,CPVC,UPVC,PPH |
| 3 | Rocker | FRPP,PVDF,CPVC,UPVC,PPH |
| 4 | Afdækning | FRPP,PVDF,CPVC,UPVC,PPH |
| 5 | Tætningsring | EPDM, FPM |
| 6 | Tætningsmøtrik | FRPP,PVDF,CPVC,UPVC,PPH |
| 7 | Plejlstang | FRPP,PVDF,CPVC,UPVC,PPH |
| 8 | Legeme | FRPP,PVDF,CPVC,UPVC,PPH |
| 9 | Sekskant bolt | Stål, rustfrit stål |
| 10 | Gummi skive | EPDM, FPM |
| 11 | Sekskant bolt | FRPP,PVDF,CPVC,UPVC,PPH |
| 12 | Fyldningsstykke | Stål, rustfrit stål |
| 13 | Sekskantmøtrikker | Stål, rustfrit stål |
Swing Type Kontraventil Montering Detaljetegning
| Dimensionsliste |
| DN (mm) | D1 | D2 | L | h | n-Φ | ||||
| GB | JIS | ANSI | GB | JIS | ANSI | ||||
| 25(1") | 115 | 85 | 90 | 3.13 | 160 | 18 | 4-Φ14 | 4-Φ19 | 4-Φ16 |
| 32 (11/4") | 145 | 100 | 100 | 3.45 | 170 | 20 | 4-Φ18 | 4-Φ19 | 4-Φ16 |
| 40 (11/2") | 145 | 110 | 105 | 3.88 | 170 | 20 | 4-Φ18 | 4-Φ19 | 4-Φ16 |
| 50 (2") | 160 | 125 | 120 | 4.74 | 200 | 21 | 4-Φ18 | 4-Φ19 | 4-Φ19 |
| 65 (21/2") | 180 | 145 | 140 | 5.49 | 245 | 25 | 4-Φ18 | 4-Φ19 | 4-Φ19 |
| 80 (3") | 197 | 160 | 150 | 6 | 265 | 26 | 8-Φ18 | 8-Φ19 | 4-Φ19 |
| 100 (4") | 215 | 180 | 175 | 7.5 | 300 | 26 | 8-Φ18 | 8-Φ19 | 8-Φ19 |
| 125 (5") | 250 | 210 | 210 | 8.5 | 350 | 30 | 8-Φ18 | 8-Φ23 | 8-Φ22 |
| 150 (6") | 280 | 240 | 240 | 9.51 | 400 | 30 | 8-Φ23 | 8-Φ23 | 8-Φ22 |
| 200 (8") | 340 | 295 | 290 | 11.75 | 500 | 30 | 8-Φ23 | 12-Φ23 | 8-Φ22 |
| 250 (10") | 390 | 350 | 355 | 14.25 | 575 | 38 | 12-Φ23 | 12-Φ23 | 12-Φ223 |
| 300 (12") | 440 | 400 | 400 | 17 | 575 | 38 | 12-Φ23 | 16-Φ23 | 12-Φ22 |
