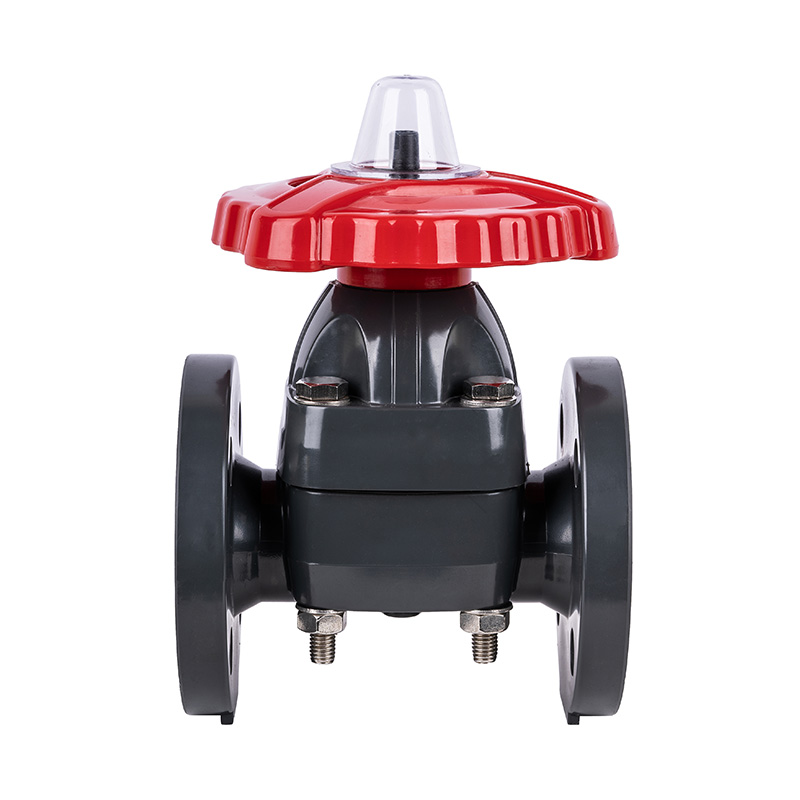

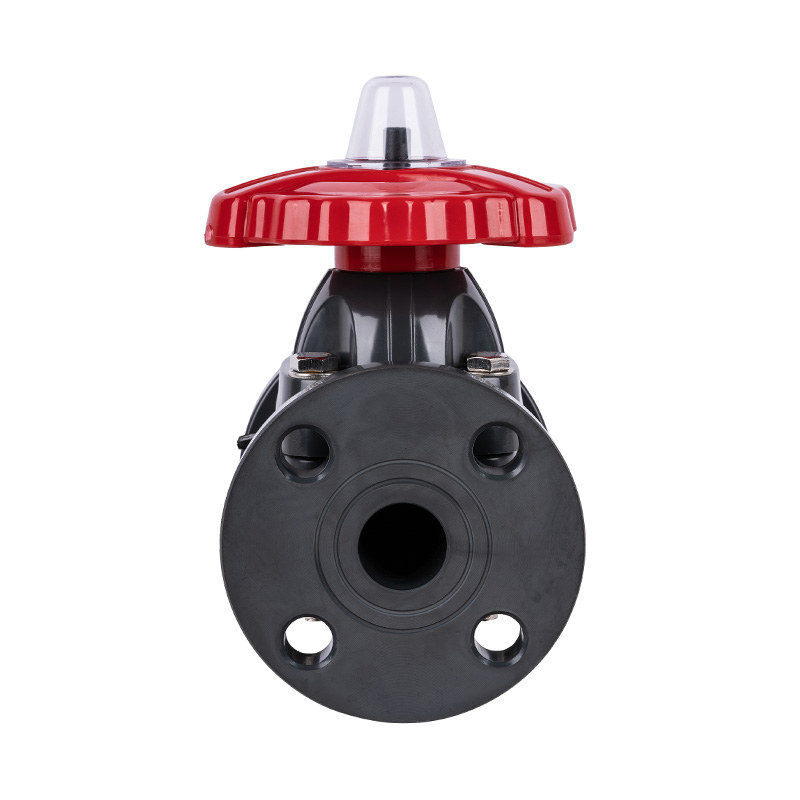

PVC-U G41F-10U Flangetype Membranventil DN15–300 GB Standard

PVC-U G41F-10U Flangetype Membranventil DN15–300 GB Standard

Varmsælgende fabriks direkte DN15-DN300 højtemperatur, Senest designet PVC-U flangede plastmembranventil til kemisk fabrik
Anvendelse: Generelt
Medietemperatur: Høj temperatur, medium temperatur
Strøm: Manuel
Medie: Syre
Portstørrelser: DN15-DN300
Struktur: Membran
Produktnavn: PVC-U membranventil
Tilslutning: Flangeender
Certificering: ISO9001
Trykklasse: 1.0Mpa（10bar）
Ventiltype: 1-vejs
Tætning: EPDM F46
Leveringstid: 7 dage
MOQ: 1 stk

Kontakt os
PREV：PVC-U G41F-10U Type A Flange membranventil DN15–300 1/2"-12" ANSI Standard
NÆSTE：PVDF G41F-10F Flangetype Membranventil DN15-300 GB Standard
Produktets strukturelle egenskaber
1. Tætningsmembranen er lavet af F46 eller PFA, antallet af folder er ≥120000 gange, og korrosionsbestandigheden svarer til F4.
2. Ved at vedtage skrueløftestrukturen er åbnings- og lukkekraften enorm, og stabiliteten er god.

App temperatur bundet liste

Materialeee Middel temperatur℃ Materialeee Middel temperatur℃
PVC-C -20℃~95℃ PVC-U -5℃~45℃
FRPP -20℃~120℃ PPH -20℃~110℃
PVDF 40℃~150℃

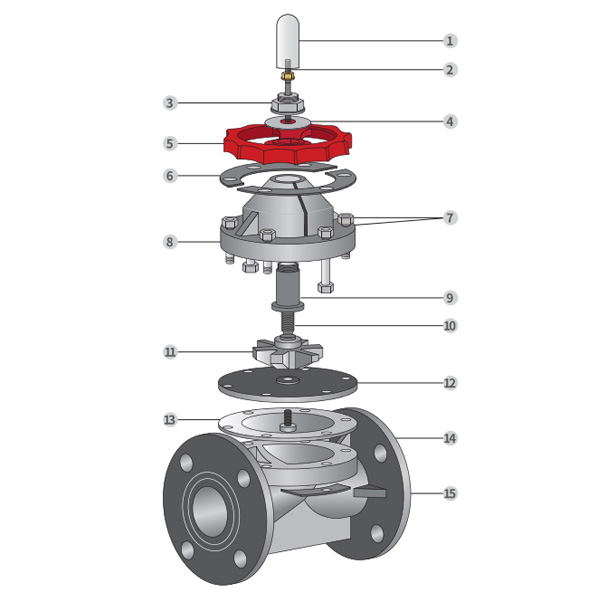

Diafragmaventilenhed detalje tegning
Nej. Navn Material
1 Dækningsgrænse AS
2 Stud Stål, rustfrit stål
3 Holdemøtrik FRPP
4 Vaskemaskine FRPP
5 Hjul Legeringsmateriale
6 plade Stål, rustfrit stål
7 Dobbelthovedet tap og møtrik Stål, rustfrit stål
8 Motorhjelm FRPP,PVDF,PVCC,PVC-U,PPH
9 Åg nød Stål, kobber Ht300 Stål
10 Stængel Stål, rustfrit stål
11 Ventilplade støbejern、FRPP,PVDF,PVC-U,PVC-C,PPH、
Stål, rustfrit stål、C.1.FRP
12 Flim EPDM, FPM
13 Diafragma F46.PFA.PTFE
14 Krop FRPP,PVDF,PVCC,PVC-U,PPH
15 plade Stål, rustfrit stål

Arbejdstryk og arbejdstemperaturliste

Kaliber/MPa/℃

FRPP

PVDF

PVC-U

PVC-C

14-40

41-60

61-100

40-60

61-90

91-140

20-40

41-60

61-80

0-40

41-60

61-90

15(1/2")

0.8

0.8

0.7

1

0.9

0.7

0.8

0.8

0.7

0.7

0.7

0.6

20(3/4")

0.8

0.8

0.7

1

0.9

0.7

0.8

0.8

0.7

0.7

0.7

0.6

25(1")

0.8

0.8

0.7

1

0.9

0.7

0.8

0.8

0.7

0.7

0.7

0.6

32(11/4")

0.7

0.7

0.6

1

0.9

0.7

0.7

0.7

0.6

0.7

0.7

0.6

40(11/2")

0.7

0.7

0.6

0.8

0.7

0.5

0.7

0.7

0.6

0.7

0.7

0.5

50(2")

0.7

0.7

0.6

0.8

0.6

0.5

0.7

0.7

0.6

0.7

0.7

0.5

65(21/2")

0.7

0.7

0.6

0.8

0.5

0.4

0.7

0.7

0.6

0.7

0.7

0.5

80(3")

0.7

0.7

0.6

0.7

0.5

0.4

0.7

0.7

0.6

0.7

0.7

0.5

100(4")

0.7

0.7

0.6

0.6

0.5

0.4

0.7

0.7

0.6

0.7

0.6

0.5

125(5")

0.5

0.5

0.4

0.5

0.4

0.3

0.5

0.5

0.4

0.5

0.5

0.4

150(6")

0.5

0.5

0.4

0.5

0.3

0.2

0.5

0.5

0.4

0.5

0.4

0.3

200(8")

0.3

0.3

0.2

0.4

0.25

0.2

0.3

0.3

0.2

0.3

0.3

0.25

250 (10")

0.3

0.3

0.2

0.4

0.25

0.2

0.3

0.3

0.2

0.3

0.3

0.2

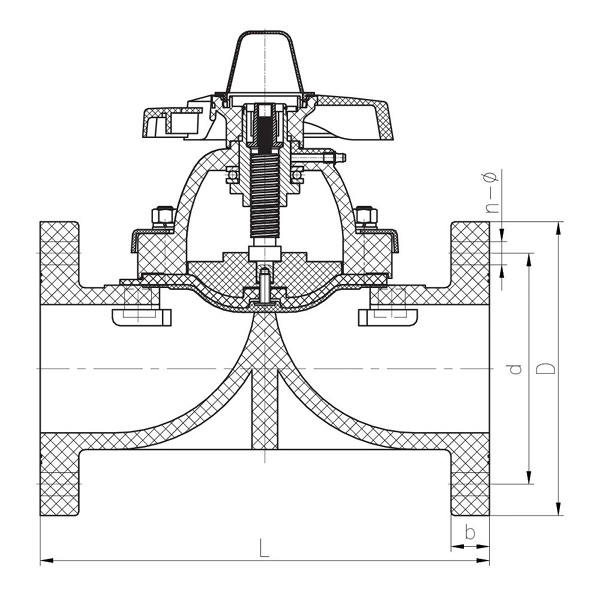

Dimensionsliste

DN(mm) D d L b n-Φ
GB JIS ANSI GB JIS ANSI GB JIS ANSI GB JIS ANSI GB JIS ANSI
15(1/2") 95 95 95 65 70 60.3 125 125 125 14 18 14 4-Φ14 4-Φ15 4-Φ16
20(3/4") 100 100 100 75 75 69.9 135 120 135 18 18 18 4-Φ14 4-Φ15 4-Φ16
25(1") 115 125 115 85 90 79.4 145 130 130 18 18 18 4-Φ14 4-Φ19 4-Φ16
32(11/4") 135 135 135 100 100 88.9 160 160 160 18 20 18 4-Φ18 4-Φ19 4-Φ16
40(11/2") 145 140 145 110 105 98.4 180 180 180 20 20 20 4-Φ18 4-Φ19 4-Φ16
50(2") 160 155 160 125 120 120.7 210 210 210 22 22 22 4-Φ18 4-Φ19 4-Φ18
65(21/2") 180 175 180 145 140 139.7 250 250 250 24 22 24 4-Φ18 4-Φ19 4-Φ18
80(3") 195 185 195 160 150 152.4 300 280 300 24 22 24 8-Φ19,5 8-Φ19 4-Φ18
100(4") 229 210 229 180 175 190.5 350 340 350 28 24 28 8-Φ19X21 8-Φ19 8-Φ18
125(5") 245 210 210 215.9 400 30 8-Φ18 8-Φ23 8-Φ22
150(6") 280 240 240 241.3 455 30 8-Φ23X27 8-Φ23X27 8-Φ23X27
200(8") 335 295 290 298.5 570 40 8-Φ22,5 12-Φ23 8-Φ22
250(10") 390 350 355 362 680 38 12-Φ23 12-Φ25 12-Φ26
300(12") 445 400 400 680 38 12-Φ23 16-Φ25
