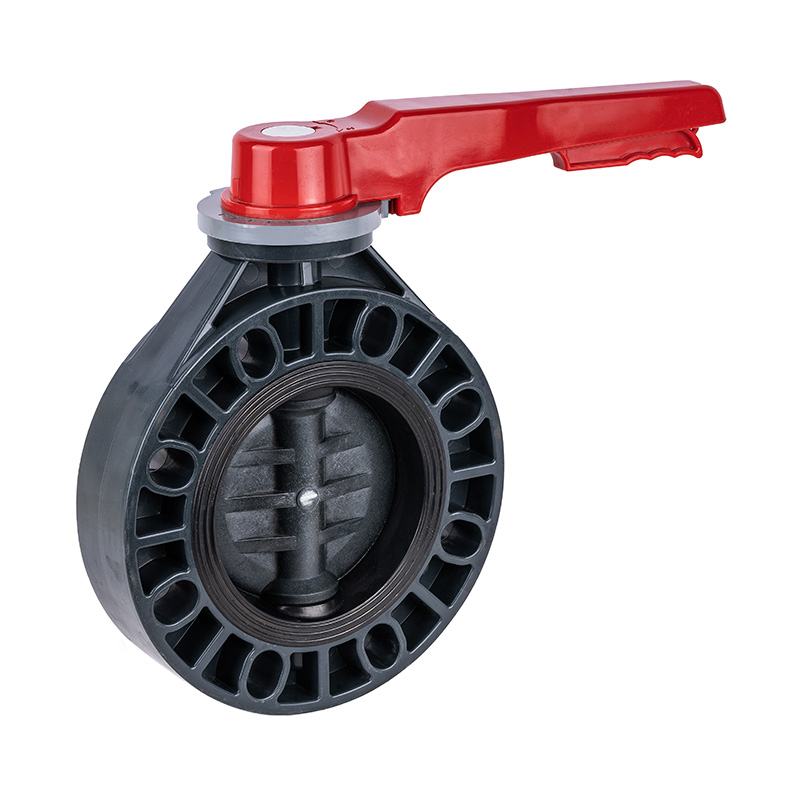

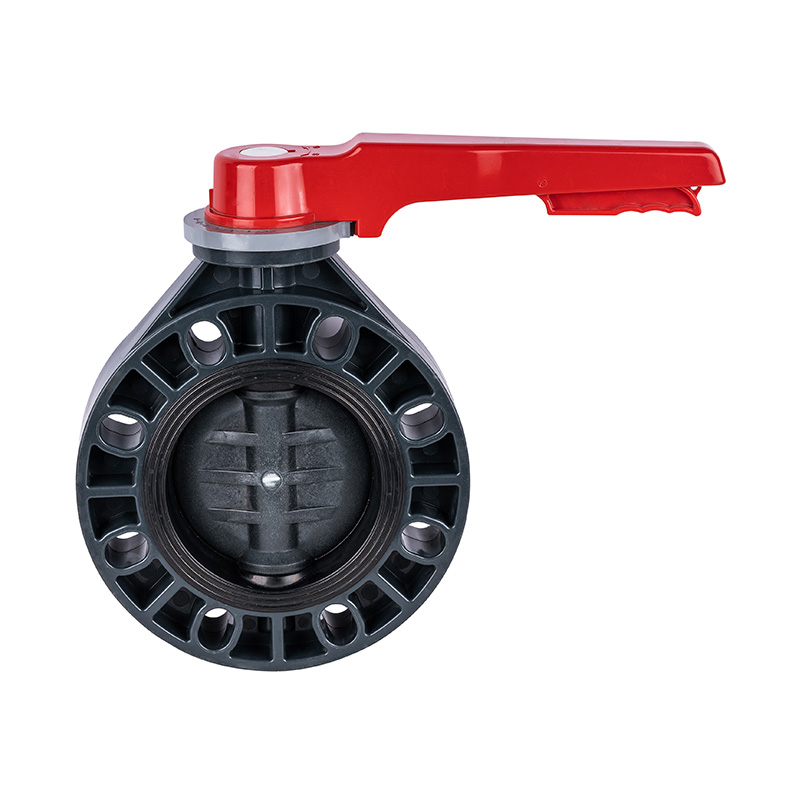

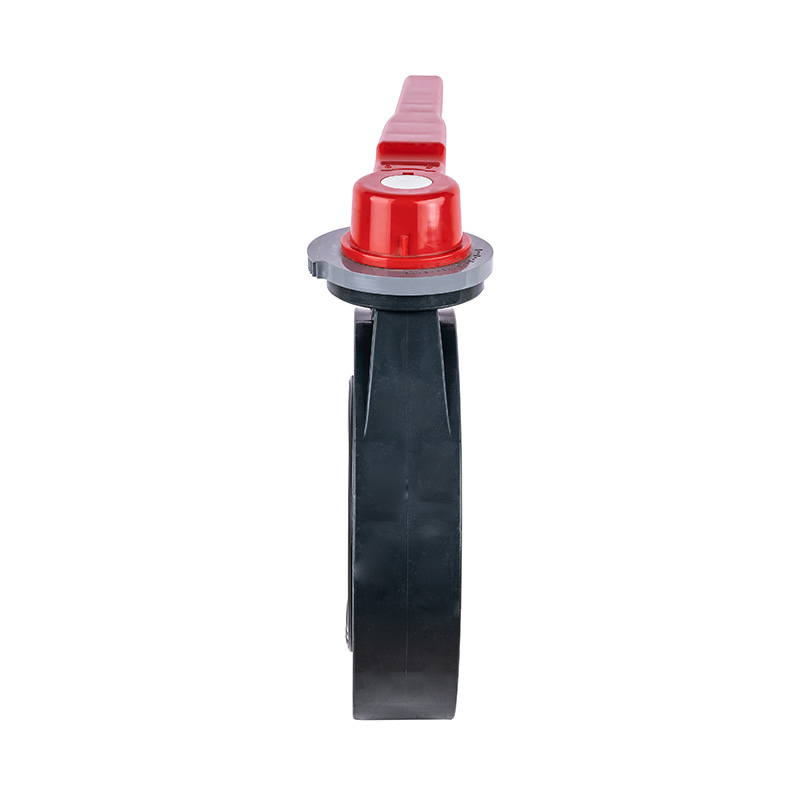

PVC-U D71X-10U Håndtag Butterfly Ventil DN15-200 GB Standard

Ny ankomst PVC-U håndgreb sommerfugleventil DN15-200 Industriel blød forseglet centerforsegling plastventil
Modelnummer: DN15-200
Køretilstand: Manuel
Tilslutningsform: Wafer
Struktur: Centerforsegling
Forseglingsform: Tvangsforseglet
Ventilspindel: Almindelig
Trykklasse: 1,0Mpa(10bar)
Arbejdstemperatur: -5 ~ 45 ℃
Materiale af tætningsoverflade: Blødt forseglet
Anvendelse: Industriel brug, vandindustriel brug
Frempind: Stål, rustfrit stål
Varemærke: KXPV
Specifikation: DN15-200
Oprindelse: Ningbo, Zhejiang

Produktets strukturelle egenskaber
1. Ventilen er lille og let, nem at adskille og reparere og kan installeres i enhver position.
2. Strukturen er enkel og kompakt, og driftsmomentet er lille, og 90° rotationen åbnes hurtigt.
3. Strømningsegenskaberne har tendens til at være lige, og justeringsydelsen er god.
App temperatur bundet liste

Materialeeee Middel temperatur℃ Materialeeee Middel temperatur℃
PVC-C -20℃~95℃ PVC-U -5℃~45℃
FRPP -20℃~120℃ PPH -20℃~110℃
PVDF 40℃~150℃

Del Materiale Tabel

Nej.

Navn

Materialeeee

1

Håndtag hoved

Legeringsmateriale

2

Sekskantet møtrik

Stål, rustfrit stål

3

Håndtag

Legeringsmateriale

4

Stængel

Stål, rustfrit stål

5

Forår

Stål

6

Juster positioneringspladen

Legeringsmateriale

7

Pin

Stål

8

Lokaliseringsstang

Legeringsmateriale

9

Krop

FRPP,PVDF,PVC-C,PVC-U,PPH

10

Tætningsgummi

EPDM, FPM

11

disk

FRPP,PVDF,PVC-C,PVC-U,PPH

Håndtag Butterfly Valve Samling Detailtegning

Del Materiale Tabel

NEJ.

Navn på dele

Material

Antal.

1

Håndtag

Legeringsmateriale

1

2

Lokaliseringsstang

Legeringsmateriale

1

3

Positioneringsplade

Legeringsmateriale

1

4

Nøddekop

FRPP

4

5

Krop

FRPP,PVDF,PVC-C,PVC-U,PPH

1

6

disk

FRPP,PVDF,PVC-C,PVC-U,PPH

1

7

Tætningsgummi

EPDM, FPM

1

8

Stængel

Stål, rustfrit stål

1

9

Pin

Legeringsmateriale

1

Dimensionsliste

DN(mm) D1 D2 D3 T n- Φ
GB JIS ANSI GB JIS ANSI
40 148 110 105 98.4 45 39 4-Φ19X25 4-Φ19X25 4-Φ19X25
50 162 125 120 120.7 50 40 4-Φ19X26,5 4-Φ19X26,5 4-Φ19X26,5
65 180 145 140 139.7 64 42 4-Φ19X26,5 4-Φ19X26,5 4-Φ19X26,5
80 198 160 150 152.4 77 42 8-Φ19X25 8-Φ19X24 4-Φ19X20
100 225 180 175 190.5 96 52 8-Φ18X32 8-Φ19X32 8-Φ19X32
125 255 210 210 215.9 120 61 8-Φ23X33 8-Φ23X33 8-Φ23X33
150 285 240 240 241.3 145 71 8-Φ23X34 8-Φ23X34 8-Φ23X34
200 340 295 290 298.5 196.5 81 8-Φ23X33,5 12-Φ23×27 8-Φ23x33,5
