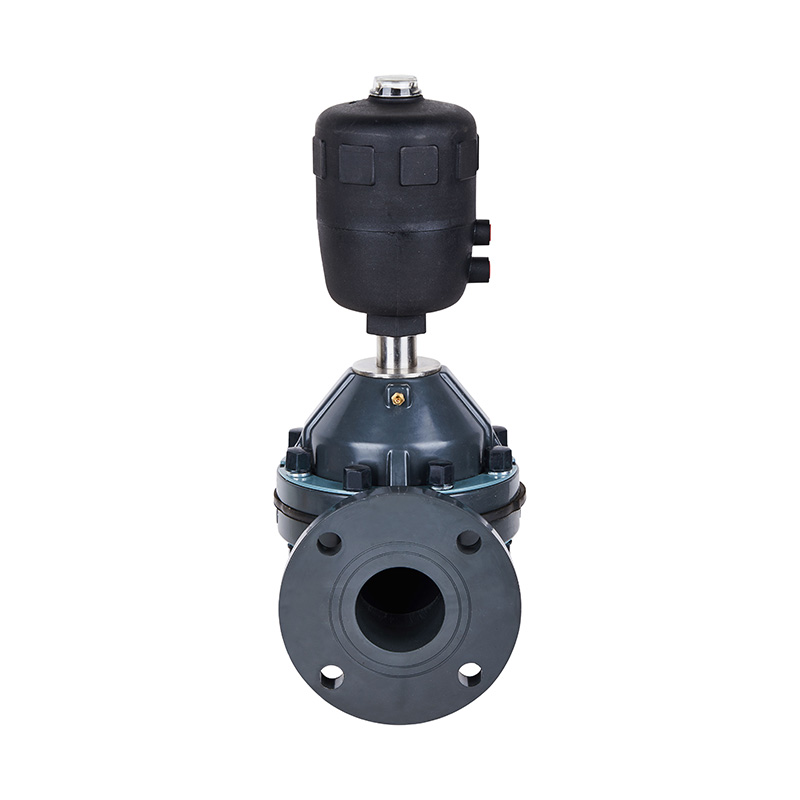

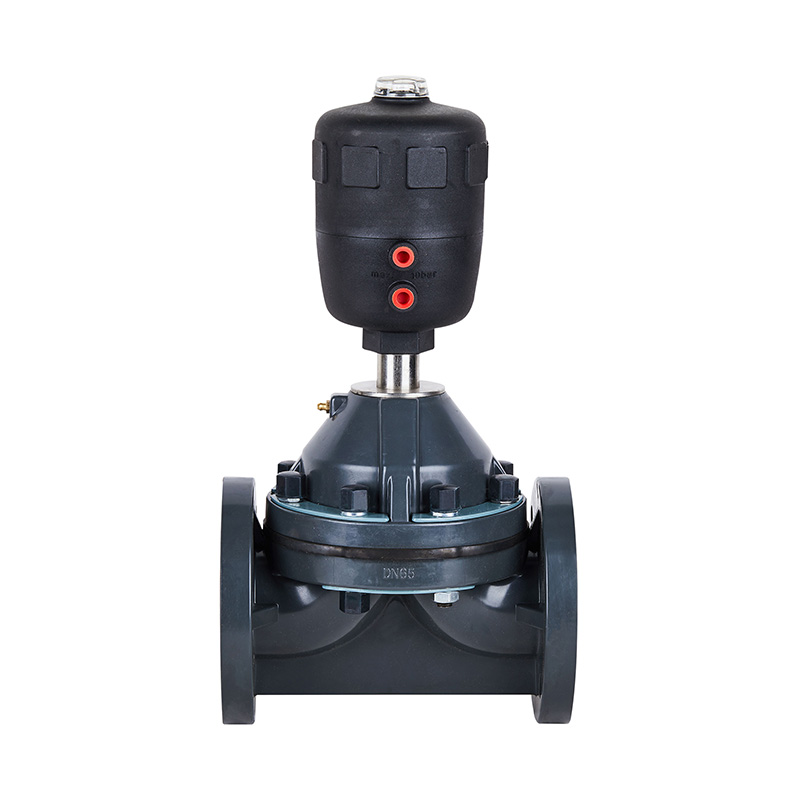

UPVC pneumatisk membranventil DN15-300

Hjem / Produkter / Plastventil serie / Membranventil serie / UPVC pneumatisk membranventil DN15-300

Hvordan kan vi hjælpe dig?

Streng kvalitetskontrol i hele producenten

0086 180 6712 3173 Kontakt os

Nyhedsindlæg

UPVC pneumatisk membranventil DN15-300

UPVC pneumatisk membranventil DN15-300

0086 180 6712 3173 Kontakt os
PREV：CPVC Elektrisk membranventil DN15-300
NEXT：CPVC pneumatisk membranventil DN15-300
  • Beskrivelse
  • Yderligere oplysninger
  • Vigtigste strukturelle træk

    1. Tætningsmembranen er lavet af F46 eller PFA, antallet af folder er ≥120000 gange, og korrosionsbestandigheden svarer til F4.

    2. Vedtagelse af skrueløftestrukturen, åbnings- og lukkekraften er enorm, og stabiliteten er god.

    App temperaturbundet liste

    Materialeee Middel temperatur°C Material Middel temperatur°C
    CPVC -20℃~95℃ PPH -20℃~110℃
    UPVC -0℃~65℃ PVDF -40℃~150℃
    FRPP -14℃~90℃

    Detaljetegning for membranventilsamling

    Ingen. Navn Material
    1 Dækningsgrænse SOM
    2 Stud Stål, rustfrit stål.
    3 Holdemøtrik FRPP
    4 Vaskemaskine FRPP
    5 Hjul Legeringsmateriale
    6 plade Stål, rustfrit stål
    7 Dobbelthovedet tap og møtrik Stål, rustfrit stål
    8 Motorhjelm FRPP, PVDF, UPVC, CPVC, PPH
    9 Åg nød Ht300 stål
    10 Stilk Stål, rustfrit stål
    11 disk FRPP, PVDF, UPVC, CPVC, PPH, Stål, Rustfrit stål, C.I.FRP
    12 Flim EPDM, FPM
    13 Diafragma F46.PFA
    14 Legeme FRPP, PVDF, UPVC, CPVC, PPH
    15 plade Stål, rustfrit stål

    Arbejdstryk og arbejdstemperaturliste

    Kaliber/MPa/℃

    FRPP

    PVDF

    UPVC

    CPVC

    14-40

    41-60

    61-100

    40-60

    61-90

    91-140

    20-40

    41-60

    61-80

    0-40

    41-60

    61-90

    15(1/2")

    0.8

    0.8

    0.7

    1

    0.9

    0.7

    0.8

    0.8

    0.7

    0.7

    0.7

    0.6

    20(3/4")

    0.8

    0.8

    0.7

    1

    0.9

    0.7

    0.8

    0.8

    0.7

    0.7

    0.7

    0.6

    25(1")

    0.8

    0.8

    0.7

    1

    0.9

    0.7

    0.8

    0.8

    0.7

    0.7

    0.7

    0.6

    32(11/4")

    0.7

    0.7

    0.6

    1

    0.9

    0.7

    0.7

    0.7

    0.6

    0.7

    0.7

    0.6

    40(11/2")

    0.7

    0.7

    0.6

    0.8

    0.7

    0.5

    0.7

    0.7

    0.6

    0.7

    0.7

    0.5

    50(2")

    0.7

    0.7

    0.6

    0.8

    0.6

    0.5

    0.7

    0.7

    0.6

    0.7

    0.7

    0.5

    65(21/2")

    0.7

    0.7

    0.6

    0.8

    0.5

    0.4

    0.7

    0.7

    0.6

    0.7

    0.7

    0.5

    80(3")

    0.7

    0.7

    0.6

    0.7

    0.5

    0.4

    0.7

    0.7

    0.6

    0.7

    0.7

    0.5

    100(4")

    0.7

    0.7

    0.6

    0.6

    0.5

    0.4

    0.7

    0.7

    0.6

    0.7

    0.6

    0.5

    125(5")

    0.5

    0.5

    0.4

    0.5

    0.4

    0.3

    0.5

    0.5

    0.4

    0.5

    0.5

    0.4

    150(6")

    0.5

    0.5

    0.4

    0.5

    0.3

    0.2

    0.5

    0.5

    0.4

    0.5

    0.4

    0.3

    200(8")

    0.3

    0.3

    0.2

    0.4

    0.25

    0.2

    0.3

    0.3

    0.2

    0.3

    0.3

    0.25

    250 (10")

    0.3

    0.3

    0.2

    0.4

    0.25

    0.2

    0.3

    0.3

    0.2

    0.3

    0.3

    0.2

    Dimensionsliste

    DN (mm)

    D1

    D

    		L h

    n

    Φ

    GB

    JIS

    ANSI

    GB

    JIS

    ANSI

    GB

    JIS

    ANSI

    15(1/2")

    95

    65

    70

    2.38

    125

    14

    4

    4

    4

    14

    15

    16

    20 (3/4")

    105

    75

    75

    2.76

    135

    18

    4

    4

    4

    14

    15

    16

    25 (1")

    115

    85

    90

    3.13

    145

    18

    4

    4

    4

    14

    19

    16

    32 (11/4")

    135

    100

    100

    3.45

    160

    18

    4

    4

    4

    18

    19

    16

    40 (11/2")

    145

    110

    105

    3.88

    180

    20

    4

    4

    4

    18

    19

    16

    50 (2")

    160

    125

    120

    4.74

    210

    21

    4

    4

    4

    18

    19

    19

    65 (21/2")

    180

    145

    140

    5.49

    250

    22

    4

    4

    4

    18

    19

    19

    80 (3")

    195

    160

    150

    6

    300

    24

    8

    8

    4

    18

    19

    19

    100 (4")

    215

    180

    175

    7.5

    350

    26

    8

    8

    8

    18

    19

    19

    125 (5")

    245

    210

    210

    8.5

    400

    30

    8

    8

    8

    18

    23

    22

    150 (6")

    280

    240

    240

    9.51

    455

    30

    8

    8

    8

    22

    23

    22

    200 (8")

    335

    295

    290

    11.75

    570

    35

    8

    12

    8

    22

    23

    22

    250 (10")

    390

    350

    355

    14.25

    680

    38

    12

    12

    12

    22

    25

    25

    300 (12")

    445

    400

    400

    17

    680

    38

    12

    16

    12

    22

    25

    25

Se oversigt
UPVC pneumatisk membranventil DN15-300

At bære din drøm til verden Kvalitet er liv

Vi er førende virksomhed på dette område, vi leverer specifikke løsninger til alle vores kunder
En membranventil er en type ventil, der bruger en fleksibel membran til at adskille flowpassagen fra ventilens betjeningsmekanisme. Membranen, som typisk er lavet af gummi eller et andet fleksibelt materiale, er forbundet med en spindel, der passerer gennem ventilhuset. Når stilken bevæges op eller ned, komprimerer eller dekomprimerer den membranen, hvilket igen åbner eller lukker strømningspassagen.
Membranventiler bruges ofte i applikationer, hvor der er behov for at isolere flowpassagen fra ventilens betjeningsmekanisme for at forhindre forurening eller lækage. De er meget udbredt i kemiske, farmaceutiske, fødevare- og drikkevareindustrien. Det er også meget brugt i renrum, sanitære og sterile applikationer. De kan også bruges i applikationer, hvor væsken, der kontrolleres, er slibende eller ætsende, da membranen kan være lavet af materialer, der er modstandsdygtige over for disse forhold.
Membranventiler er designet til at give en lang levetid og lave ejeromkostninger. En bred vifte af materialer, forbindelser og flowklassificeringstest er tilgængelige. Membranventiler tilbyder et fremragende kompromis mellem pålidelighed, omkostninger og ydeevne.
