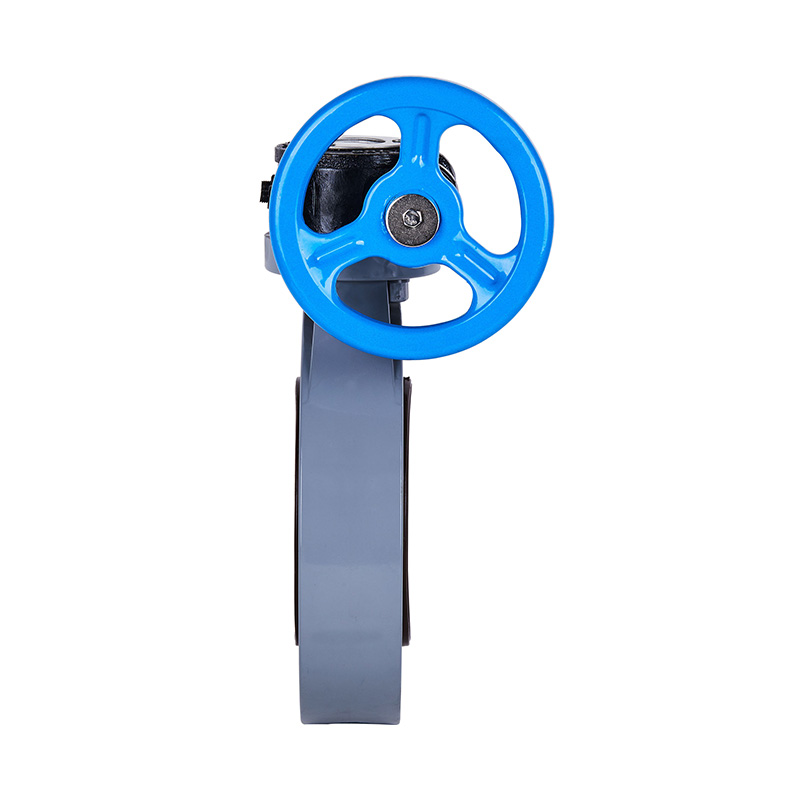

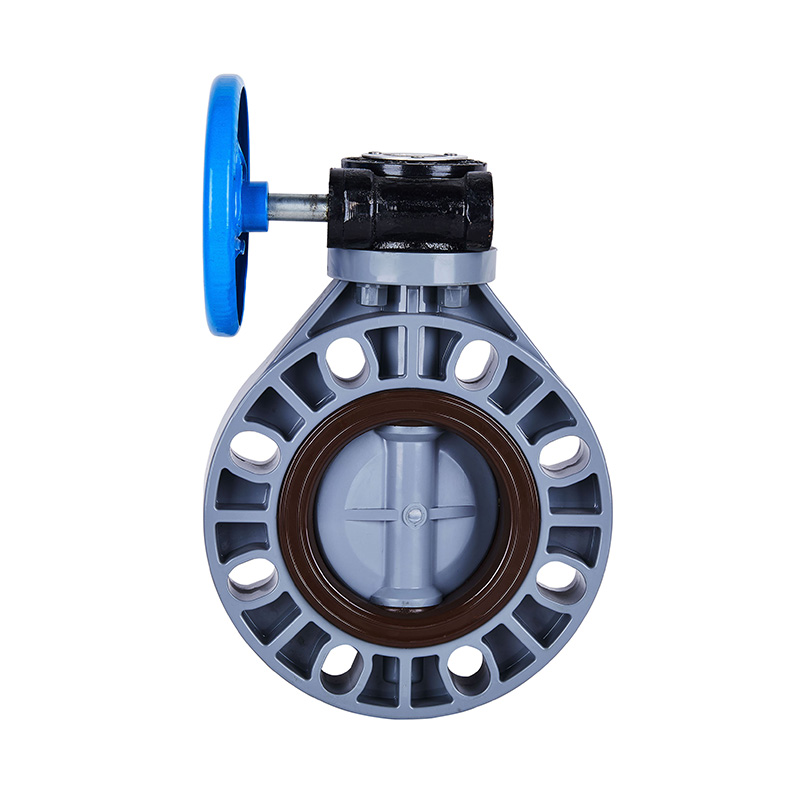

PVC-C D371X-10V Worm-Gear Butterfly Ventil DN32-1000 GB Standard

Tilpasset ny PVC-C snekkegear lysaksel DN32-1000 sommerfugleventil grå DIN JIS ANSI standard 4 tommer flangeende plastventil
Varemærke: KXPV
Modelnummer: D371X-10V
Anvendelse: Generelt
Materiale: Plast
Farve: Grå, Sort, Rød
Medietemperatur: Høj, Medium
Tryk: Middel
Strømforsyning: Manuel
Medie: Syre
Portstørrelse: DN32-1000
Konstruktion: Sommerfugl
Hovedmateriale: PVC-C
Tilslutning: Flange
Standard: GB/T27725
Anvendelse: Industriel brug
Arbejdstryk: -20 ~ 95 ℃
Leveringstid: 7 dage
MOQ: 1 stk

Trykklasse: 1,0Mpa(10bar)

Produktets strukturelle egenskaber
1. Ventilen er lille og let, nem at adskille og reparere og kan installeres i enhver position.
2. Strukturen er enkel og kompakt, og driftsmomentet er lille, og 90° rotationen åbnes hurtigt.
3. Strømningsegenskaberne har tendens til at være lige, og justeringsydelsen er god.

App temperatur bundet liste

Materialeeee Middel temperatur℃ Materialeeee Middel temperatur℃
PVC-C -20℃~95℃ PVC-U -5℃~45℃
FRPP -20℃~120℃ PPH -20℃~110℃
PVDF 40℃~150℃

Del Materiale Tabel

Nej.

Navn

Materialeeee

1

Hjul støbejern, aluminiumslegering

2

Snekkegear bjørn Stål

3

Data jegpate Aluminium

4

Sekskant bolt Stål,StainlessSteel

5

Snekkegear låg støbejern, aluminiumslegering

6

Snekke gear støbejern, aluminiumslegering

7

Grænsebolt Stål,StainlessSteel

8

Stængel Stål,StainlessSteel

9

Dobbelthovedet stud Stål,StainlessSteel

10

Sekskantet møtrik Stål,StainlessSteel

11

Tætningsgummi EPDM, FPM
12 Ventilplade FRPP,PVDF,PVC-C,PVC-U,PPH
13 Krop FRPP,PVDF,PVC-C,PVC-U,PPH

Snekkegear Type Butterfly Valve Montage Detailtegning

Del Materiale Tabel

NEJ.

Navn på dele

Materialeeee

Antal.

1

Hjul støbejern

1

2

Snekke gear støbejern

1

3

Pin Stål

1

4

Nøddekop FRPP

4

5

Krop FRPP,PVDF,PVC-C,PVC-U,PPH

1

6

Ventilplade FRPP,PVDF,PVC-C,PVC-U,PPH

1

7

Tætningsgummi EPDM, FPM

1

8

Stængel Stål,StainlessSteel

1

Dimensionsliste

DN(mm) D1 D2 D3 T n-Φ
GB JIS ANSI GB JIS ANSI
32(11/4") 140 100 100 88.9 33 35 4-Φ17 4-Φ17 4-Φ17
40(11/2") 150 110 105 98.4 41.5 39 4-Φ19X25 4-Φ19X25 4-Φ19X25
50(2") 160 125 120 120.7 50 40 4-Φ19X26,5 4-Φ19X26,5 4-Φ19X26,5
65(21/2") 180 145 140 139.7 64 42 4-Φ19X26,5 4-Φ19X26,5 4-Φ19X26,5
80(4") 200 160 150 152.4 77 42 8-Φ19X25 8-Φ19X25 4-Φ19X20
100(4") 225 180 175 190.5 96 52 8-Φ19X32 8-Φ19X32 8-Φ19X32
125(5") 255 210 210 215.9 120 61 8-Φ23X33 8-Φ23X33 8-Φ23X33
150(6") 290 240 240 241.3 145 71 8-Φ23X34 8-Φ23X34 8-923X34
200(8") 340 295 290 298.5 196.5 81 8-Φ23X33,5 12-Φ23X27 8-Φ23X33,5
250(10") 420 350 355 362 245.5 110 12-Φ23,5X32 12-Φ23,5X32 12-Φ23,5X32
300(12") 500 400 431.8 291.5 115 12-Φ28X48 12-Φ28X48
350(14") 550 460 476.3 340 127 16-Φ26 12-Φ33
400(16") 619 515 510 539.8 399 140 16-Φ36X52 16-Φ36X52 16-Φ36X52
450(18") 655 565 565 577.9 446 150 20-Φ25 20-Φ27 16-Φ33
500(20") 705 620 620 635 494 150 20-Φ26X33 20-Φ27X33 20-26X33
600(24") 816 725 749.3 570 170 20-Φ28X38 20-Φ28X38
700(28") 910 840 840 670 185 24-Φ33X44 24-Φ33X44
800(32") 1055 960 950 977.9 755 240 24-Φ44,5X65 28-Φ36X52 24-Φ44,5X65
1000(40") 1230 1160 1160 935 236 28-Φ36X52 28-Φ39


DN(mm) D1 D 2 D3 T n-Φ
GB JIS ANSI GB JIS ANS I
40(11/2") 148 110 105 98.4 41.5 39 4-Φ19X25 4-Φ19X25 4-Φ19X25
50(2") 162 125 120 120.7 50 40 4-Φ19X26,5 4-Φ19X25,6 4-Φ19X25,6
65(21/2") 180 145 140 139.7 64 42 4-Φ19X26,5 4-Φ19X25,6 4-Φ19X25,6
80(3") 198 160 150 152.4 77 42 8-Φ19X25 8-Φ19X24 4-Φ19X20
100(4") 225 180 175 190.5 96 52 8-Φ19X32 8-Φ19X32 8-Φ19X32
125(5") 255 210 210 215.9 120 61 8-Φ23X33 8-Φ23X33 8-Φ23X33
150(6") 285 240 240 241.3 145 71 8-Φ23X34 8-Φ23X34 8-Φ22X34
200(8") 340 295 290 298.5 196.5 81 8-Φ23X33,5 12-Φ23X27 8-Φ22X33,5
