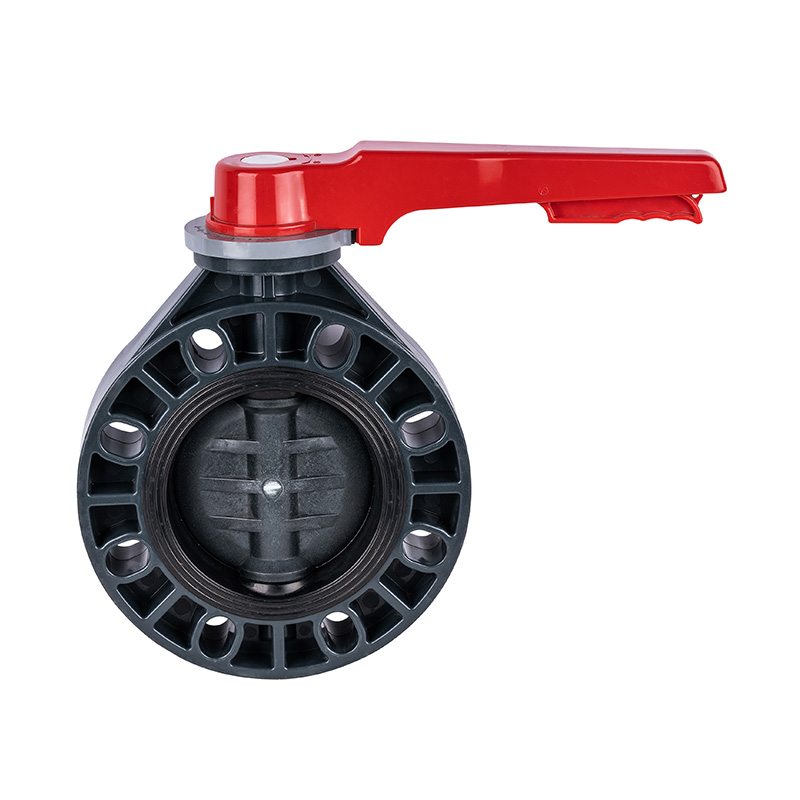

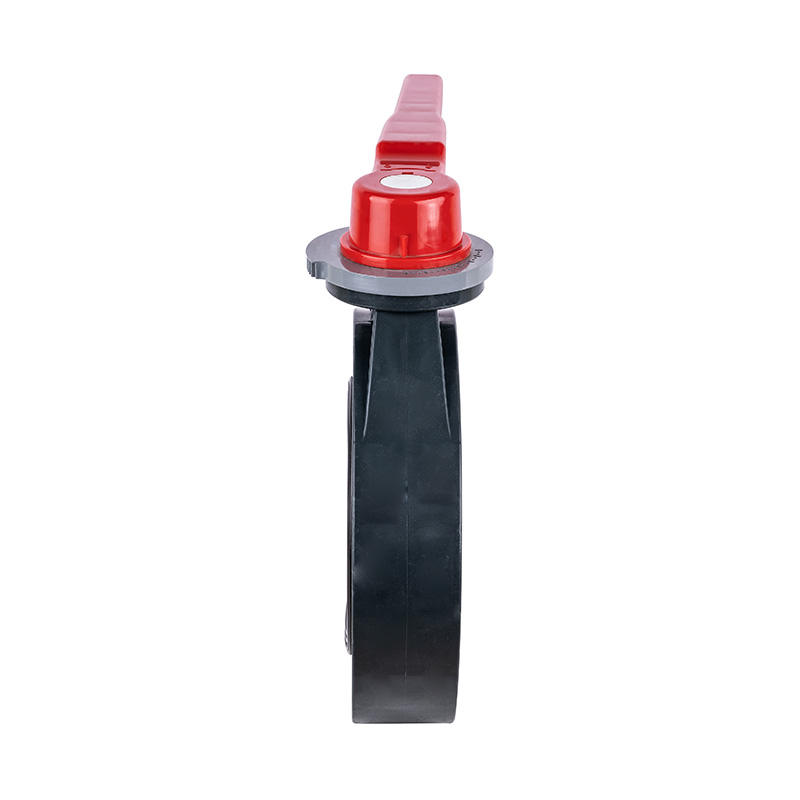

PVC-U D71X-10U Håndtag Butterfly Ventil DN15-200 15A-200A JIS Standard

New Arrival PVC-U Manuel Butterfly Ventil DN15-200, Industriel Blød Forsegling, Center Forsegling Plast Ventil, JIS Standard
Model: DN15-200
Strømtilstand: Manuel
Tilslutningstype: Wafer
Struktur: Centerforsegling
Forseglingstype: Tvungen forsegling
Ventilspindel: Standard
Trykklasse: 1.0Mpa(10bar)
Arbejdstemperatur: -5~45°C
Tætningsmateriale: Blød tætning
Anvendelse: Industriel brug, vandindustri
Ventilspindelmateriale: Stål, rustfrit stål
Mærke: KXPV
Størrelse: DN15-200
Oprindelse: Zhejiang, Ningbo

Produktets strukturelle egenskaber
1. Ventilen er kompakt og let, nem at adskille og vedligeholde og kan installeres i enhver position.
2.Simpel og kompakt struktur med lavt driftsmoment, der tillader hurtig 90° rotation for hurtig åbning.
3.Lineære strømningsegenskaber med fremragende reguleringsydelse
App temperatur bundet liste

Materialeeee Middel temperatur℃ Materialeeee Middel temperatur℃
PVC-C -20℃~95℃ PVC-U -5℃~45℃
FRPP -20℃~120℃ PPH -20℃~110℃
PVDF 40℃~150℃

Del Materiale Tabel

Nej.

Navn

Materialeeee

1

Håndtag hoved

Legeringsmateriale

2

Sekskantet møtrik

Stål, rustfrit stål

3

Håndtag

Legeringsmateriale

4

Stængel

Stål, rustfrit stål

5

Forår

Stål

6

Juster positioneringspladen

Legeringsmateriale

7

Pin

Stål

8

Lokaliseringsstang

Legeringsmateriale

9

Krop

FRPP,PVDF,PVC-C,PVC-U,PPH

10

Tætningsgummi

EPDM, FPM

11

disk

FRPP,PVDF,PVC-C,PVC-U,PPH

Håndtag Butterfly Valve Samling Detailtegning

Del Materiale Tabel

NEJ.

Navn på dele

Material

Antal.

1

Håndtag

Legeringsmateriale

1

2

Lokaliseringsstang

Legeringsmateriale

1

3

Positioneringsplade

Legeringsmateriale

1

4

Nøddekop

FRPP

4

5

Krop

FRPP,PVDF,PVC-C,PVC-U,PPH

1

6

disk

FRPP,PVDF,PVC-C,PVC-U,PPH

1

7

Tætningsgummi

EPDM, FPM

1

8

Stængel

Stål, rustfrit stål

1

9

Pin

Stål

1

Dimensionsliste

DN (mm) D1 D2 D3 L n-ø
GB JIS ANSI GB JIS ANSI
32(1 1/4") 140 100 100 3.45 35 35 4-ø17X25 4-ø17X25 4-ø17X25
40(1 1/2") 148 110 105 3.88 41.5 39 4-ø19X25 4-ø19X25 4-ø19X25
50(2") 162 125 120 4.74 50 40 4-ø19X26,5 4-ø19X26,5 4-ø19X26,5
65(2 1/2") 180 145 140 5.49 64 42 4-ø19X26,5 4-ø19X26,5 4-ø19X26,5
80(3") 198 160 150 6 77 42 8-ø19X25 8-ø19X24 4-ø19X25
100(4")) 225 180 175 7.5 96 52 8-ø19X32 8-ø19X32 8-ø19X32
125(5") 255 210 210 8.5 120 61 8-ø23X33 8-ø23X33 8-ø23X33
150(6") 285 240 240 9.51 145 71 8-ø23X34 8-ø23X34 8-ø22X34
200(8") 340 295 290 11.75 196.5 81 8-ø23X33,5 12-ø23X27 8-ø23X33,5
